Füllstanderkennung von trüber Flüssigkeit mit Laserdistanzsensoren

Präzise Füllstandmessung – auch bei trüben und partikelreichen Medien

Die berührungslose Füllstanderkennung von trüben Flüssigkeiten stellt in der industriellen Messtechnik besondere Anforderungen. Konventionelle optische Sensoren stoßen bei milchigen, verschmutzten oder partikelbeladenen Medien schnell an ihre Grenzen. Laserdistanzsensoren hingegen ermöglichen eine zuverlässige, präzise und wartungsarme Füllstandmessung – unabhängig von der Trübung oder Farbe der Flüssigkeit.

Funktionsprinzip: So funktioniert die Laserdistanzmessung

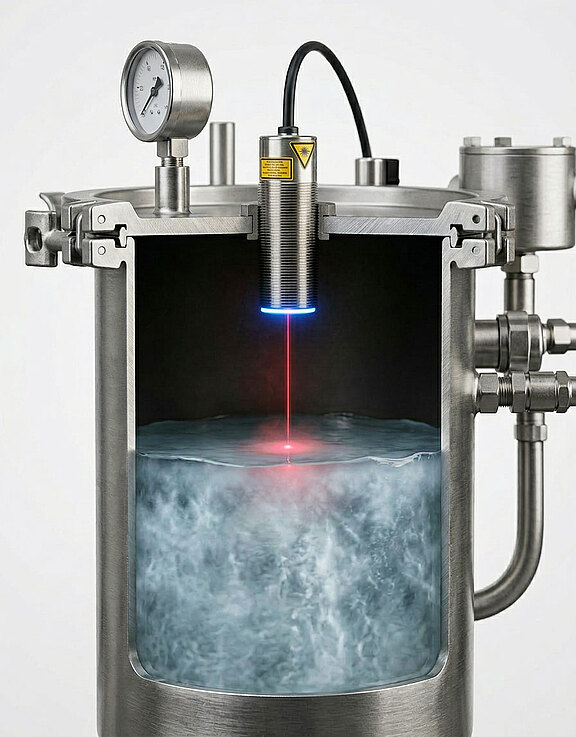

Die Füllstanderkennung mit Laserdistanzsensoren basiert auf dem Laufzeitprinzip (Time-of-Flight). Ein fokussierter Laserstrahl wird von oben auf die Oberfläche der Flüssigkeit gerichtet und dort reflektiert. Der Sensor misst präzise die Zeit, die der Laserimpuls benötigt, um von der Laserquelle zur Flüssigkeitsoberfläche und wieder zurück zum Empfänger zu gelangen.

Diese Laufzeit wird anschließend in eine exakte Distanz umgerechnet – und damit direkt in den aktuellen Füllstand des Behälters. Da der Laserstrahl die Flüssigkeit nicht berührt und lediglich an der Oberfläche reflektiert wird, spielt die Trübung des Mediums für die Messgenauigkeit keine entscheidende Rolle.

Messprinzip im Überblick:

• Laserstrahl trifft senkrecht auf die Flüssigkeitsoberfläche
• Reflexion des Strahls an der Oberfläche zurück zum Sensor
• Laufzeitmessung mit Picosekunden-Genauigkeit
• Umrechnung der Laufzeit in eine präzise Distanz (= Füllstand)
• Ausgabe als analoges Signal (4–20 mA) oder digitaler Schnittstelle

Vorteile gegenüber klassischen Messverfahren

Typische Anwendungen in der Industrie

Laserdistanzsensoren für die Füllstanderkennung werden überall dort eingesetzt, wo trübe, zähflüssige oder partikelbeladene Medien präzise vermessen werden müssen:

• Lebensmittel- und Getränkeindustrie: Füllstandmessung von Fruchtsäften, Milch, Joghurt, Suppen oder Pürees
• Chemische Industrie: Überwachung von Reaktionsbehältern mit aggressiven oder trüben Chemikalien
• Pharmazeutische Industrie: Hygienische Füllstandmessung in geschlossenen Sterilbehältern
• Abwassertechnik: Messung in Kläranlagen, Faulbehältern und Sedimentationsbecken
• Biogasanlagen: Füllstandüberwachung von Gärsubstraten und Güllebehältern
• Labortechnik: Präzisemessung in Reaktionsgefäßen und Fermentern

Der LDH-Laserdistanzsensor – speziell entwickelt für anspruchsvolle Medien

Der LDH-Laserdistanzsensor wurde speziell für den industriellen Einsatz unter schwierigen Messbedingungen entwickelt. Mit seinem robusten Volledelstahlgehäuse (V4A), einer IP67-Schutzklasse und dem fokussierten Laserstrahl ist er ideal für die Füllstanderkennung in geschlossenen oder druckbeaufschlagten Behältern geeignet.

Technische Highlights:

• Messbereich: bis zu mehreren Metern Distanz
• Messgenauigkeit: ± 1 mm (je nach Modell)
• Schutzklasse: IP67 / IP69K
• Gehäuse: V4A Edelstahl – hygienisch und korrosionsbeständig
• Laserklasse: Klasse 2 (augensicher)
• Schnittstellen: 4–20 mA, IO-Link, digitaler Schaltausgang
• Einbau: von oben durch Tankdeckel, Flansch oder Verschraubung

Montage und Integration

Die Montage des Laserdistanzsensors erfolgt einfach und platzsparend von oben durch den Behälterdeckel oder Flansch. Der Sensor wird vertikal nach unten auf die Flüssigkeitsoberfläche ausgerichtet. Dank seiner kompakten zylindrischen Bauform (z. B. M30-Gewinde) lässt er sich problemlos in bestehende Anlagen integrieren – ohne Umbau des Behälters.

Die Signalausgabe über 4–20 mA oder IO-Link ermöglicht eine direkte Anbindung an SPS, Prozessleitsysteme oder IIoT-Plattformen.

Häufig gestellte Fragen (FAQ)

Funktioniert der Lasersensor auch bei stark schäumenden Flüssigkeiten? Bei starkem Schaum kann die Messung beeinflusst werden. In solchen Fällen empfehlen wir eine Abstimmung der Messparameter oder den Einsatz eines Schutzrohres.

Wie genau ist die Füllstandmessung mit Laser? Je nach Modell und Messbedingungen werden Genauigkeiten von ± 1 mm bis ± 5 mm erreicht – deutlich präziser als Ultraschallsensoren unter vergleichbaren Bedingungen.

Ist der Sensor für Druckbehälter geeignet? Ja, mit entsprechenden Druckdurchführungen oder Sichtfenstern ist ein Einsatz auch in Druckbehältern möglich.

Welche Flüssigkeiten können gemessen werden? Der LDH-Sensor ist für nahezu alle trüben und klaren Flüssigkeiten geeignet – von Wasser über Öle bis hin zu pastösen Medien.

Fazit: Zuverlässige Füllstandmessung mit Lasertechnik

Laserdistanzsensoren bieten bei der Füllstanderkennung von trüben Flüssigkeiten entscheidende Vorteile: Sie arbeiten berührungslos, wartungsfrei und hochpräzise – unabhängig von Farbe, Trübung oder Viskosität des Mediums. Durch die robuste Edelstahlbauweise und einfache Integration sind sie die ideale Lösung für anspruchsvolle industrielle Messtechnikaufgaben.

Interesse an unserem LDH-Laserdistanzsensor? Kontaktieren Sie uns für eine individuelle Beratung oder fordern Sie direkt ein unverbindliches Angebot an.
