Lasertriangulationsmesser (LTG)
Highlights
- explosionsgeschützte, druckfest gekapselte, lasertriangulationsbasierte auf Basis von Micro-Epsilon-Sensoren
- mikrometergenaue Distanzmessung
- Reproduzierbarkeit < 10µm
- Montage direkt in Ex Zonen 1, 2, 21, 22,
messen durch optische Leistungsbegrenzung in Ex Zonen 0 und 20 - Meßbereiche der Länge von 10 mm bis 500 mm
- Ausgang durch digitale Schnittstelle RS422 und konfigurierbarer Analogschnittstelle 4-20mA
- Präzise Abstandmessung mit einer Reproduzierbarkeit von < 10μm
- Hohe Messrate bis zu 2 kHz
- Stabile Messwerte unabhängig von Farbe und Helligkeit des Messobjekts
- Leichtes Ausrichten durch sichtbares Laserlicht
- Aluminiumgehäuse, Schutzart IP65, Ex “d”
Anwendungen
- Füllstandsmessungen auf Lacke, lösungsmittelhaltige Flüssigkeiten
- Unwuchtkontrollen an Wellen
- Verschlusskontrolle an Abfüllmaschinen für Spraydosen, Flaschen etc.
- Dickenmessungen und Durchmesserbestimmungen
- Qualitätskontrollen
Anwendungen findet man in der Schwerindustrie, Energieerzeugung, Automobilindustrie, Pharmaindustrie, Chemischen Industrie, Lackierbranche und vieles mehr…
| Typ | Länge des Messbereiches |
|---|---|
| Serie ILD1220 | |
| ILD1220-10 | 10 mm |
| ILD1220-25 | 25 mm |
| ILD1220-50 | 50 mm |
| ILD1220-100 | 100 mm |
| ILD1220-200 | 200 mm |
| ILD1220-500 | 500 mm |
| Serie ILD1320 | |
| ILD1320-10 | 10 mm |
| ILD1320-25 | 25 mm |
| ILD1320-50 | 50 mm |
| ILD1320-100 | 100 mm |
| ILD1320-200 | 200 mm |
| ILD1320-500 | 500 mm |
| Serie ILD1420 | |
| ILD1420-10 | 10 mm |
| ILD1420-25 | 25 mm |
| ILD1420-50 | 50 mm |
| ILD1420-100 | 100 mm |
| ILD1420-200 | 200 mm |
| ILD1420-500 | 500 mm |
| Serie ILD1420LL | |
| ILD1420-10LL | 10 mm |
| ILD1420-25LL | 25 mm |
| ILD1420-50LL | 50 mm |
| Serie ILD1420CL1 | |
| ILD1420-10CL1 | 10 mm |
| ILD1420-25CL1 | 25 mm |
| ILD1420-50CL1 | 50 mm |

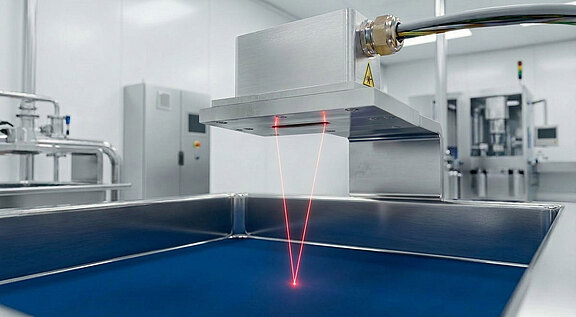

Lasertriangulation ist ein bewährtes Verfahren zur präzisen Abstandsmessung mittels Winkelberechnung. In der Messtechnik wird dabei ein Laserpunkt von einem Sensor auf das Messobjekt projiziert. Das reflektierte Licht trifft je nach Entfernung unter einem bestimmten Winkel auf ein Empfangselement. Der Sensor berechnet den Abstand zum Messobjekt anhand der Position des Lichtpunktes auf dem Empfangselement und der Distanz zwischen Sender und Empfänger. Diese Technologie ermöglicht eine zuverlässige und genaue Messung, ideal für industrielle Anwendungen, bei denen Präzision entscheidend ist.
Die Lasertriangulationssensoren der Produktfamilie LTG bieten präzise, mikrometergenaue Abstandsmessungen und sind für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Mit Modellen wie dem Typ LTG-AAC-1AA-TF und einer Reproduzierbarkeit von weniger als 10µm sind sie ideal für Anwendungen in der Schwerindustrie, Energieerzeugung, Automobilindustrie, Pharmaindustrie und chemischen Industrie.
Diese Sensoren haben Messbereiche von 10 mm bis 500 mm und bieten Ausgänge über digitale Schnittstellen (RS422) sowie konfigurierbare analoge Schnittstellen (4-20mA). Dank Schutzart IP65 sind sie staub- und spritzwassergeschützt und eignen sich perfekt für Füllstandsmessungen, Unwuchtkontrollen, Verschlusskontrollen und Qualitätsprüfungen. Nutzen Sie die Präzision und Zuverlässigkeit unserer Lasertriangulationssensoren für Ihre anspruchsvollen Messanforderungen.
