Optische Drehzahlüberwachung bis 100‘000 1/min.

Bei extrem hohen Rotationsgeschwindigkeiten stoßen mechanische und oft auch induktive Messverfahren an ihre physikalischen Grenzen. Die optische Drehzahlüberwachung bietet hier eine hochpräzise, berührungslose und absolut verschleißfreie Lösung zur zuverlässigen Erfassung von Drehzahlen bis zu 100.000 Umdrehungen pro Minute.

Funktionsprinzip und Signalerfassung

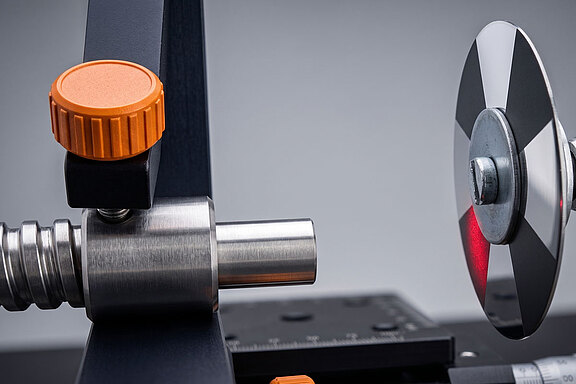

Das System basiert auf einem optischen Lichttaster mit angeschlossenem Lichtwellenleiter, der dauerhaft auf das zu überwachende rotierende Bauteil (z. B. eine Welle oder eine Spindel) ausgerichtet wird. Auf dem Rotor wird ein optischer Kontrast erzeugt – typischerweise durch abwechselnde Hell-Dunkel-Segmente, Reflexfolien, Nuten oder Zahnräder.

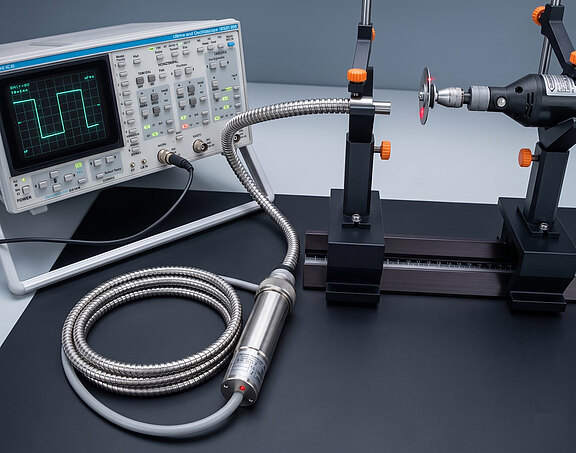

Der Sensor sendet einen fokussierten Lichtstrahl aus und erfasst die durch den Rotationskörper modulierten Reflexionen. Die integrierte Hochleistungselektronik wandelt diese optischen Impulse verzögerungsfrei in ein sauberes, hochfrequentes Rechtecksignal um. Die Frequenz dieses Signals ist exakt proportional zur aktuellen Drehzahl und kann von Auswerteeinheiten, Steuerungen (SPS) oder Oszilloskopen in Echtzeit analysiert werden.

ATEX-Zertifizierung und Einsatz in Ex-Zonen

In explosionsgefährdeten Bereichen gelten höchste Sicherheitsanforderungen für die Sensorik. Für den sicheren Betrieb in Anlagen mit Gas- oder Staubexplosionsgefahr sind unsere optischen Drehzahlsensoren für den Einsatz in definierten ATEX-Zonen (z. B. Zone 1/2 oder Zone 21/22) ausgelegt. Durch eigensichere (Ex i) Beschaltungen und das hermetisch abgedichtete, hochrobuste Edelstahlgehäuse wird die Entzündung explosiver Atmosphären zuverlässig ausgeschlossen. Damit ist die optische Drehzahlüberwachung auch für kritische Ex-Bereiche in der Chemie-, Petrochemie- oder Mühlenindustrie uneingeschränkt zulässig.

Technische Vorteile auf einen Blick

  • Verschleißfreie Messung: Die vollständig berührungslose Abtastung erzeugt keinerlei Reibung. Das schont das Messobjekt und garantiert eine extrem lange Lebensdauer des Sensors.
  • Höchste Signalgüte bei High-Speed: Die extrem kurze Reaktionszeit der Optik ermöglicht die exakte Auflösung von Drehzahlen bis zu 100.000 1/min ohne Signalverlust oder Jitter.
  • Maximale Robustheit: Untergebracht in einem hochwertigen, zylindrischen Edelstahlgehäuse mit widerstandsfähiger Frontoptik, ist der Sensor optimal gegen mechanische Beanspruchung und aggressive Medien geschützt.
  • Einfache Integration: Durch die kompakte Bauform und das standardisierte Gewinde lässt sich das System flexibel, platzsparend und exakt in bestehende Prüfstände, Maschinenkonstruktionen oder ATEX-zertifizierte Anlagen integrieren.

Typische Einsatzgebiete

Die optische Hochgeschwindigkeits-Drehzahlerfassung ist unverzichtbar in anspruchsvollen industriellen Umgebungen, in denen maximale Präzision und Betriebssicherheit gefordert sind:

  • Prozesstechnik & Chemie: Überwachung von Hochleistungszentrifugen und Rührwerken in explosionsgefährdeten Ex-Zonen.
  • Werkzeugmaschinen: Überwachung von Hochgeschwindigkeitsspindeln (HSC-Fräsen, Schleifen).
  • Prüfstandstechnik: Leistungsmessung und Drehzahlerfassung an Elektromotoren, Getrieben und Turbinen.
  • Automotive & Aerospace: Tests an Turboladern und hochdrehenden Verdichtern.
