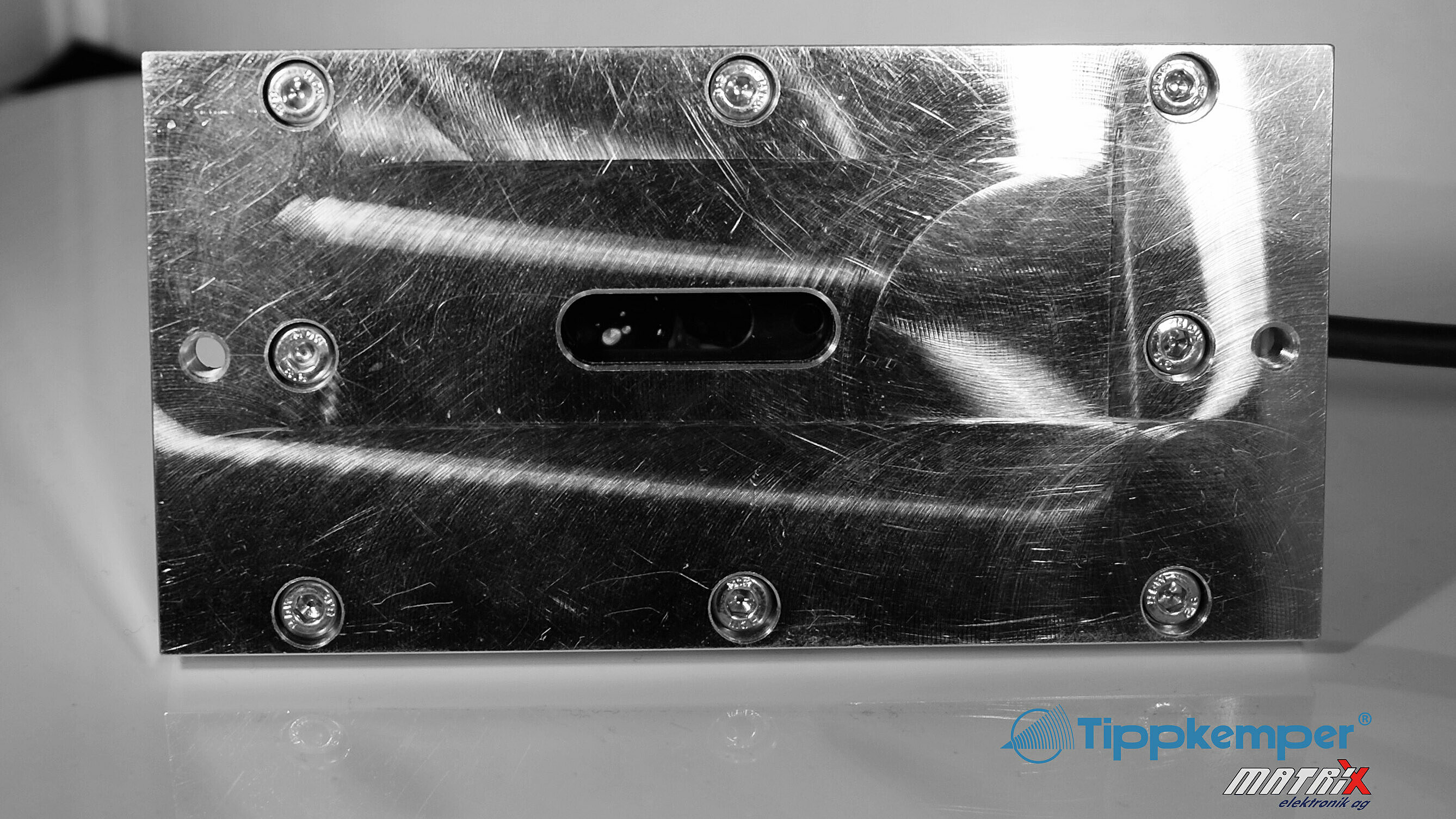

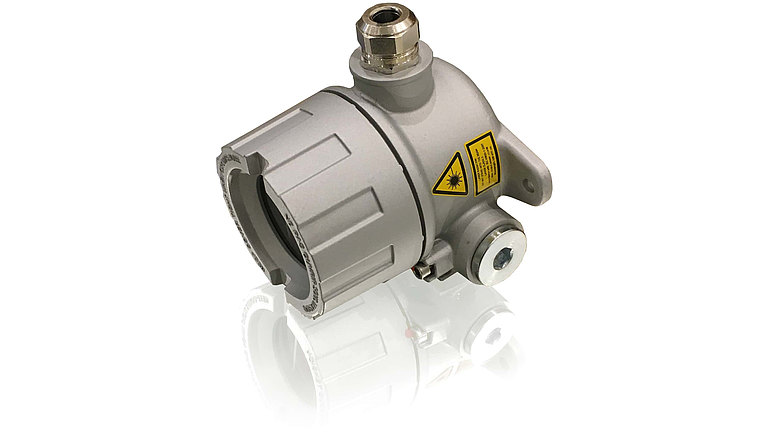

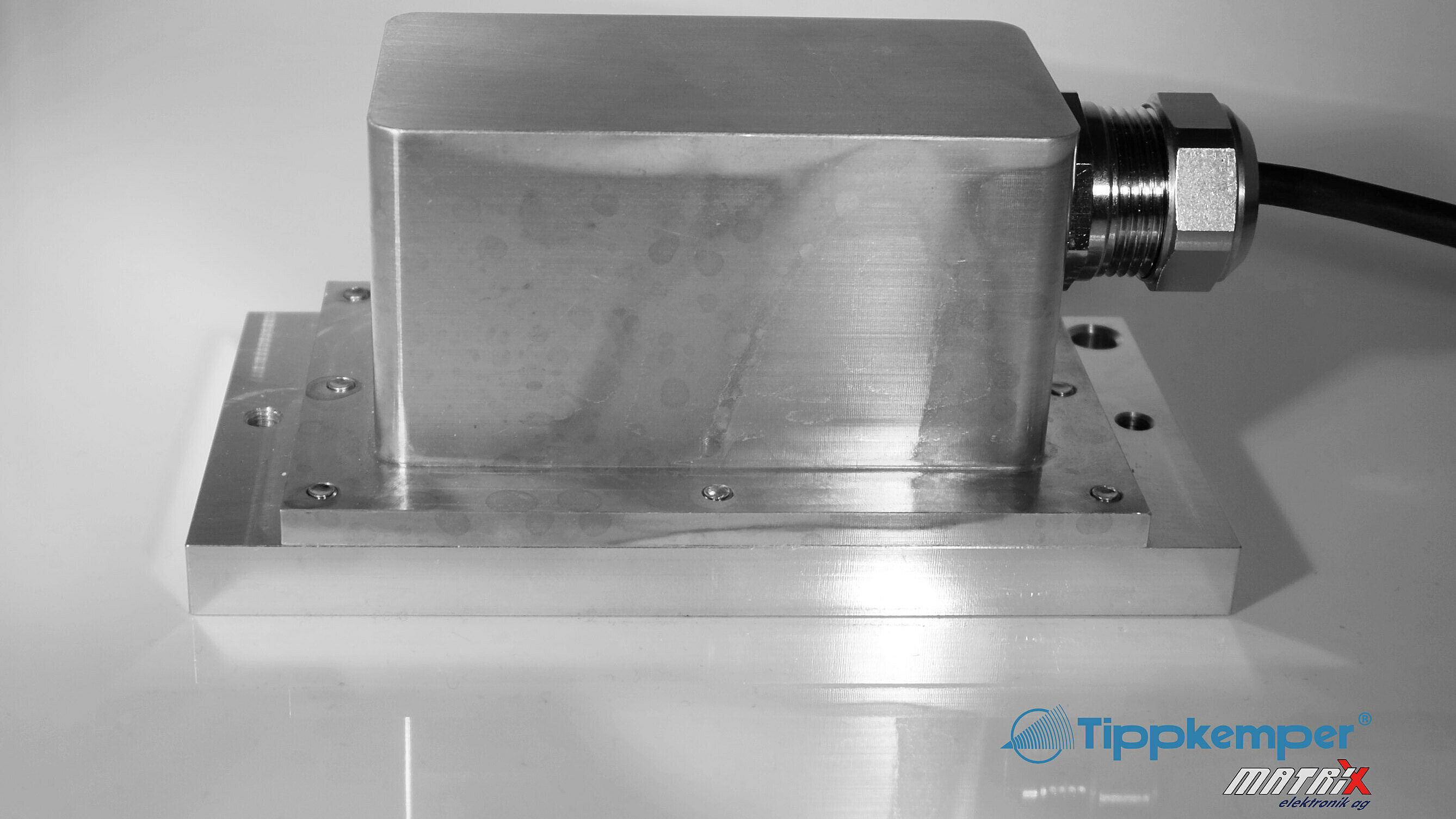

Lasertriangulationssensoren der Produktfamilie LTG

Highlights

  • lasertriangulationsbasierte Abstandsmessung
    Typ LTG-AAC-1AA-TF mit Micro Epsilon Typ ILD1320-100 (entspricht dem Typ ILD1320-10)
  • mikrometergenaue Distanzmessung
  • Reproduzierbarkeit < 10µm
  • Montage direkt in Ex Zonen 1, 2, 21, 22
  • messen durch optische Leistungsbegrenzung in Ex Zonen 0 und 20
  • Arbeitsbereich von 50 mm bis 150 mm
  • Ausgang durch digitale Schnittstelle RS422 und konfigurierbarer Analogschnittstelle 4-20mA
  • Schutzart IP65



Anwendungen

  • Füllstandsmessungen auf Lacke, lösungsmittelhaltige Flüssigkeiten
  • Unwuchtkontrollen an Wellen
  • Verschlusskontrolle an Abfüllmaschinen für Spraydosen, Flaschen etc.
  • Dickenmessungen und Durchmesserbestimmungen
  • Qualitätskontrollen

Anwendungen findet man in der: Schwerindustrie, Energieerzeugung, Automobilindustrie, Pharmaindustrie, Chemischen Industrie, Lackierbranche, usw.

Lasertriangulationssensoren von Tippkemper-Matrix


Auf 'Play' wird externer Medieninhalt geladen, und die Datenschutzrichtlinie von YouTube gilt

Die lasertriangulationsbasierte Abstandsmessung ist eine Methode zur Bestimmung der Entfernung zu einem Objekt mithilfe von Laserlicht und Triangulation.

1. Ein Laserstrahl wird auf das zu messende Objekt gerichtet. Der Strahl trifft auf die Oberfläche des Objekts und erzeugt dort einen Laserpunkt.

2. Der Laserpunkt wird von einer Optik erfasst, die aus einer Linse und einer Fotodiode besteht. Die Linse fokussiert das reflektierte Laserlicht auf die Fotodiode.

3. Die Fotodiode wandelt das Lichtsignal in ein elektrisches Signal um, das von einem Detektor oder einer Signalverarbeitungseinheit verarbeitet wird.

4. Die Position des Laserpunkts auf der Fotodiode wird analysiert, um den Abstand zwischen dem Sensor und dem Objekt zu bestimmen. Dies geschieht durch die Triangulation.

5. Die Triangulation basiert auf dem Prinzip ähnlicher Dreiecke. Da die Position der Linse und der Fotodiode bekannt ist, kann der Abstand zum Objekt berechnet werden, indem der Winkel oder die Verschiebung des Laserpunkts auf der Fotodiode gemessen wird. Diese Informationen werden verwendet, um den Abstand zum Objekt zu bestimmen.

6. Je nach Anwendung kann die Lasertriangulation sowohl bei 2D- als auch bei 3D-Messungen eingesetzt werden. Bei 2D-Messungen wird der Laserpunkt auf einer einzelnen Fotodiode erfasst, während bei 3D-Messungen eine Array von Fotodioden oder eine Kamera verwendet wird, um den Laserpunkt in X-, Y- und Z-Richtung zu erfassen.

Die lasertriangulationsbasierte Abstandsmessung wird häufig in Bereichen wie Robotik, Qualitätskontrolle, industrieller Fertigung, Vermessungstechnik und Robotik eingesetzt. Sie bietet eine schnelle und präzise Möglichkeit, Entfernungen zu messen und dreidimensionale Informationen über Objekte zu erfassen.
