Bahnkantenregelung: exakter Bahnlauf mit optoelektronischen Sensoren

Eine präzise Bahnkantenregelung ist entscheidend für einen stabilen, verlaufsfreien Prozess in jeder Anlage, die kontinuierliche Materialbahnen verarbeitet. Ob Folie, Vlies, Papier, Textil oder Metallband – schon geringe seitliche Abweichungen der Bahnkante führen zu Faltenbildung, Ausschuss und Stillstandzeiten. Die optoelektronischen Sensoren von Tippkemper-Matrix erfassen die Position der Bahnkante berührungslos und in Echtzeit und liefern das Signal, mit dem die Bahn zuverlässig in ihre Sollposition zurückgeführt wird. So bleibt der Bahnlauf präzise, wiederholgenau und prozesssicher – über die gesamte Produktion hinweg.

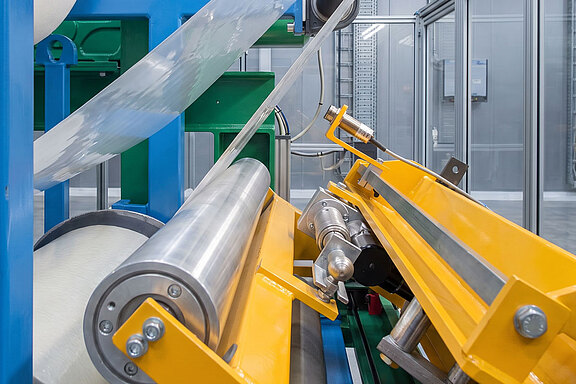

Was leistet die Bahnkantenregelung?

Bei der Bahnkantenregelung (auch Bahnlaufregelung oder Web-Edge-Guiding) überwacht ein Sensor kontinuierlich die seitliche Position einer laufenden Materialbahn und liefert die Basis für deren automatische Korrektur. Herzstück ist der optoelektronische Kantensensor: Er tastet die Bahnkante berührungslos ab und gibt ein zur Kantenposition proportionales Signal aus. Dieses Signal übernimmt die Regeleinheit, die einen Stellrahmen ansteuert und die Bahn exakt auf die Referenzlinie ausrichtet – unabhängig von Bahnspannung, Wickelfehlern oder Materialschwankungen.

Funktionsweise der optoelektronischen Bahnkantenregelung

Die Sensoren von Tippkemper-Matrix erfassen die Bahnkante rein optoelektronisch und damit vollständig berührungslos. Weicht die Kante von der Sollposition ab, gibt der Sensor ein proportionales Ausgangssignal von 4–20 mA oder 0–10 V aus, das der aktuellen Bahnkantenposition entspricht. Auf dieser Grundlage regelt das System stufenlos und vorausschauend – die Bahn wird korrigiert, bevor sie den Toleranzbereich verlässt. Weil kein mechanischer Kontakt zur Bahn besteht, arbeitet die Regelung verschleißfrei und schont auch empfindliche oder dünne Materialbahnen. Die kontinuierliche, proportionale Erfassung sorgt für einen ruhigen, stabilen Bahnlauf auch bei hohen Bahngeschwindigkeiten.

Ihre Vorteile mit optoelektronischen Sensoren von Tippkemper-Matrix

Berührungslos und verschleißfrei: kein mechanischer Kontakt zur laufenden Bahn – kein Verschleiß, keine Beschädigung der Kante.
Vorausschauende Korrektur: stufenlose, proportionale Regelung führt die Bahn zurück, bevor sie aus der Toleranz läuft.
Präzises Signal: proportionales Ausgangssignal (4–20 mA / 0–10 V) für eine exakte und dynamische Bahnkantenregelung.
Hygienisches Design: keine Kontaktpunkte an der Bahn – ideal auch für die Lebensmittel- und Verpackungsindustrie.
Ex-Schutz auf Wunsch: explosionsgeschützte Ausführungen (ATEX) für den sicheren Einsatz in gefährdeten Bereichen.
Bewährte Qualität: Sensortechnik „Made in Germany" von einem familiengeführten Hersteller mit über 50 Jahren Erfahrung.

Einsatzbereiche der Bahnkantenregelung

Die optoelektronische Bahnkantenregelung von Tippkemper-Matrix kommt überall dort zum Einsatz, wo bahnförmige Materialien präzise geführt werden müssen:

Druck und Verpackung – exakter Registerlauf und saubere Kanten
Papier und Textil – stabiler Bahnlauf auch bei empfindlichen Bahnen
Folienherstellung – Kunststoff- und Metallfolien zuverlässig geführt
Metallband- und Kunststoffverarbeitung – prozesssichere Kantenführung
Lebensmittelverpackung– berührungslos und hygienisch

Zuverlässige Sensortechnik von Tippkemper-Matrix

Tippkemper-Matrix ist ein familiengeführter deutscher Hersteller optoelektronischer Sensoren mit über 50 Jahren Erfahrung – getreu dem Leitgedanken „Sicherheit durch Innovation". Das Programm reicht von Lichtschranken und Lichttastern über Distanzmesssysteme und Kamerasysteme bis zu explosionsgeschützten Sensorlösungen. Für die Bahnkantenregelung bedeutet das: robuste, präzise und langlebige Sensoren, die exakt auf Material, Bahnbreite und Prozessgeschwindigkeit Ihrer Anlage abgestimmt werden – auch für anspruchsvolle oder Ex-gefährdete Umgebungen.

Sprechen Sie uns an – wir beraten Sie zur optimalen optoelektronischen Bahnkantenregelung für Ihre Anwendung.

Bahnkantenregelung und Schieflauferkennung in Ex-Bereichen

Bahnkantenregelung ist die kontinuierliche Nachführung einer Materialbahn auf ihre Sollposition anhand der gemessenen Kantenlage. Der Sensor liefert dafür kein Schaltsignal, sondern ein stufenlos analoges Ausgangssignal von 4–20 mA oder 0–10 V, das proportional zur Position der Bahnkante im Messfenster ist. Der Regler korrigiert damit vorausschauend – bevor die Bahn ihr Toleranzfeld verlässt.
Die optoelektronischen Sensoren von Tippkemper-Matrix arbeiten vollständig berührungslos und verschleißfrei, ohne mechanischen Kontakt zur laufenden Bahn, und sind für den Einsatz in explosionsgefährdeten Bereichen zugelassen.

Was unterscheidet Bahnkantenregelung von Schieflauferkennung?

Beide Aufgaben nutzen dieselbe Messgröße, ziehen aber unterschiedliche Konsequenzen. Die Schieflauferkennung meldet eine Grenzwertüberschreitung – sie warnt oder stoppt. Die Bahnkantenregelung greift ein: Sie führt die Bahn über einen Regelrahmen, eine Wendestange oder einen Verschiebewagen aktiv zurück in die Sollposition.

In der Praxis werden beide Funktionen aus einem Sensorsignal abgeleitet: Das analoge Positionssignal speist die Regelung, ein daraus gebildeter Grenzwert löst die Warnung oder den Nothalt aus.

Wie funktioniert ein analoger Bahnkantensensor?

Der Sensor bildet ein definiertes Messfenster ab, in dem die Bahnkante liegt. Verdeckt die Bahn einen größeren Anteil des Fensters, ändert sich das empfangene Lichtsignal proportional. Diese Änderung wird nicht auf eine Schaltschwelle reduziert, sondern linear in ein Analogsignal umgesetzt.

Kante mittig im Messfenster → Signalmitte (z. B. 12 mA bzw. 5 V)
Kante wandert nach außen → Signal steigt oder fällt proportional
Regler vergleicht Ist- mit Sollwert und stellt den Stellantrieb nach
Vorteil: kontinuierliche, proportionale Regelung statt Zwei-Punkt-Korrektur – die Bahn läuft ruhiger, Randbeschnitt und Ausschuss sinken

Warum berührungslos und verschleißfrei?

Kein mechanischer Kontakt zur Bahn: keine Kratzer, keine Markierungen auf frisch bedruckten oder beschichteten Oberflächen
Keine zusätzliche Reibungsaufladung – ein relevanter Punkt bei entzündbarer Atmosphäre und bei rissanfälligen Bahnen
Kein Verschleißteil im Bahnweg, damit keine geschwindigkeitsabhängige Nachjustage und keine Ersatzteilzyklen
Auch bei dünnen, weichen oder klebrigen Materialien einsetzbar, die mechanische Taster verformen würden

Wie wird in der Ex-Zone gemessen?

Für die Kantenregelung in der Zone stehen drei bewährte Wege offen. Welcher passt, hängt von Zone, Einbauraum und Temperatur ab:

Weg	Prinzip	Typischer Einsatz
Sensor in der Zone	Zugelassenes Gerät (Ex d bzw. Ex i) direkt an der Bahnführung	Zonen 1, 2, 21, 22 – Standardfall am Auftragswerk und im Maschinenrahmen
Aus dem sicheren Bereich hineinstrahlen	Sensor außerhalb, Strahl durchquert die Zone	Zonen 0 und 20, wenn Sichtfenster oder Öffnung vorhanden
Lichtleiter-Kopf	Optik in der Zone bzw. im Heißbereich, Elektronik außerhalb	Trocknerbereich, enge Einbausituationen, Zone 0/20

Häufige Fragen zur Bahnkantenregelung (FAQ)

Ein optoelektronischer Sensor erfasst die Position der Bahnkante berührungslos und gibt ein proportionales Signal (4–20 mA / 0–10 V) aus. Damit steuert die Regeleinheit einen Stellrahmen, der die Bahn in Echtzeit auf die Sollposition zurückführt.

Da kein mechanischer Kontakt zur Bahn besteht, arbeitet das System verschleißfrei, schont empfindliche Materialien und eignet sich durch das hygienische Design auch für die Lebensmittelverpackung.

Nahezu alle bahnförmigen Materialien – darunter Kunststoff- und Metallfolien, Papier, Vlies, Textilien und Metallbänder.

Ja, Tippkemper-Matrix bietet ATEX-/Ex-geschützte Sensorlösungen für den sicheren Einsatz in gefährdeten Bereichen.
