Einweg-Lichtschranken explosionsgeschützt
Familien LBD, LBN, LBG, ILD, ILN, ILO, ILG, AX-S, AX-E
Einweg-Lichtschranken bestehen aus separaten Gehäusen, in denen Sender und Empfänger räumlich voneinander getrennt sind. Der Sender richtet sein Licht direkt auf den Empfänger. Sobald ein Objekt den Lichtstrahl unterbricht, sinkt die Spannung am Empfänger, was zur Auslösung der Schaltfunktion führt.
Dieses Prinzip ermöglicht es, undurchsichtige und spiegelnde Objekte zu erkennen und ermöglicht große Reichweiten. Einweg-Lichtschranken sind robust und wenig anfällig für Störungen, wodurch sie sich besonders gut für den Einsatz unter anspruchsvollen Bedingungen eignen.
Highlights:
- direkt einsetzbar in Ex Zonen 1, 2, 21, 22, dürfen in Ex Zonen 0 und 20 hineinstrahlen
- Ausführungen in Rot- und Infrarotlicht und Laser (rot, 650nm)
- Ausführungen mit Verschmutzungsanzeige, erweiterten Temperaturbereichen, Ausrichthilfe
- Ausführungen mit Lichtleiteradaption, analogen und digitalen Ausgang
- Ausführungen in Ex d und Ex i
- Bauformen M18, M30 im Metallgehäuse
Anwendungen:
- Anwesenheitskontrollen
- Positionieraufgaben
- Objekterkennung
- Prozessüberwachung und -steuerung
- Füllstandsmessung und Überwachung

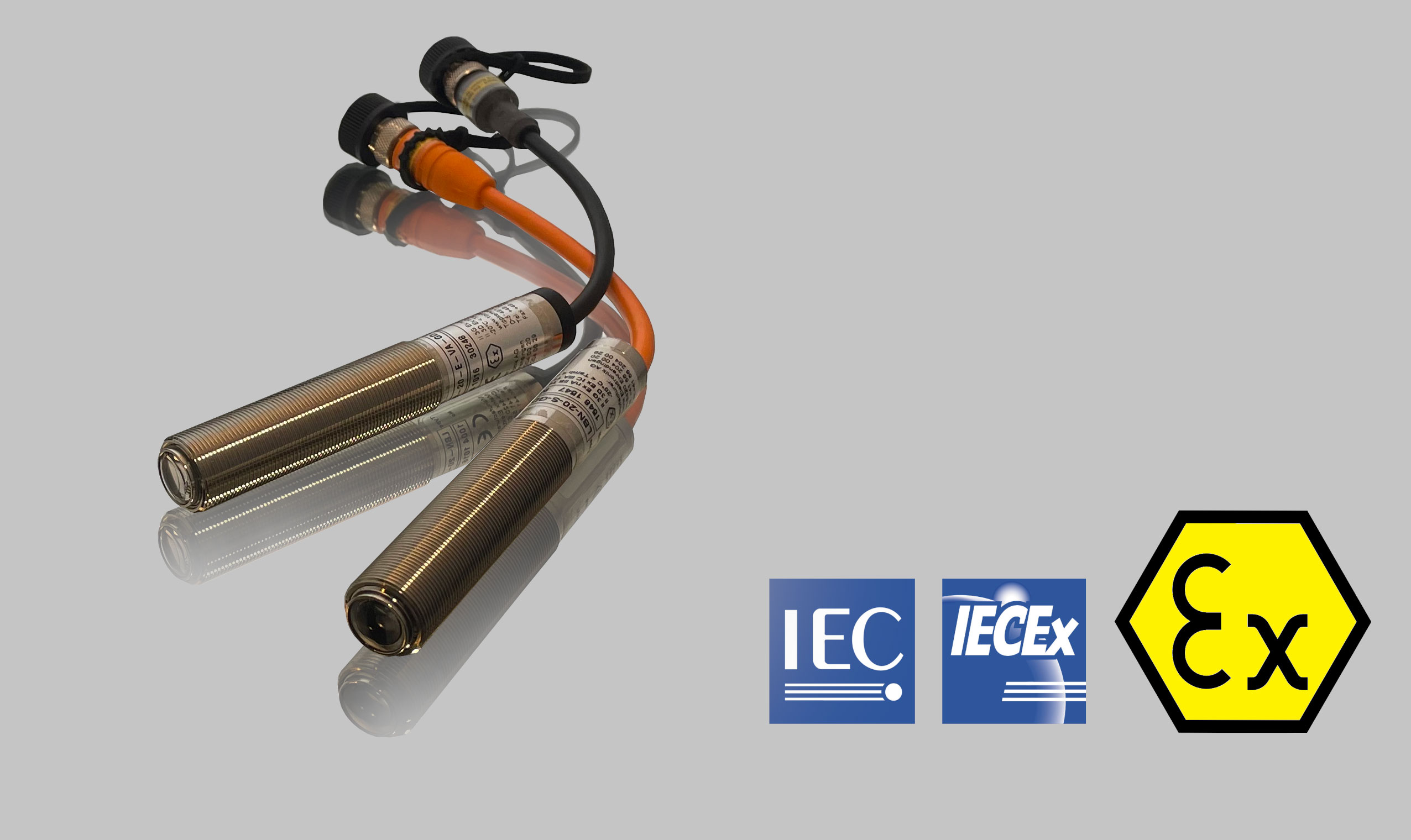

Sensor-Familien LBS/LBN/LBD/LBG
Einweg-Lichtschranken LBS/LBN/LBD-011-SIR/SDI/EFP/EVP(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 10m
- Ausrichthilfe durch 3-farbige LED an der Geräterückseite
- Serie LBD: ATEX und IECEx zertifiziert
- Serie LBD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- Serie LBN: Anwendung in Ex Zonen 2, 22
- Mit optionalem Verschmutzungsanzeige-Ausgang VA erhältlich
- Mit optionalem Sender-Ausblendeeingang DI erhältlich
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBS/LBN/LBD-100-SIR/SDI/EFP/EVP(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 100m
- Ausrichthilfe durch 3-farbige LED an der Geräterückseite
- ATEX und IECEx zertifiziert
- Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- Mit optionalem Verschmutzungsanzeige-Ausgang VA erhältlich
- Mit optionalem Sender-Ausblendeeingang DI erhältlich
- Bauform M18, Schutzart: IP 67
Einweg-Lichtschranken LBS/LBN/LBD-201-SIR/SDI/EVP(-OP)-SIL2
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen,
mit Performance Level PL c und Sicherheits-Integritätslevel Sil 2
- Reichweite 120m
- Optimale Ausrichtung durch Statusvisualisierung mittels Empfängeroptik
- Serie LBD: ATEX und IECEx zertifiziert
- LBN: Für den Einsatz in den Ex-Zonen 2, 22
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBS/LBN/LBD-201-SIR/SDI/EVP(-OP)-SIL2
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen,
mit Performance Level PL c und Sicherheits-Integritätslevel Sil 2
- Reichweite: 120m
- Optimale Ausrichtung durch Statusvisualisierung mittels Empfängeroptik
- Serie LBD: ATEX und IECEx zertifiziert
- LBN: Für den Einsatz in den Ex-Zonen 2, 22
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBD-GBZ-ESZ-OP
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen,
- Reichweite: 120m
- Ausrichthilfe durch 3-farbige LED auf der Rückseite des Empfängers
- Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBD-GLC-ESZ-OP
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen,
- Reichweite: 120m
- Ausrichthilfe durch 3-farbige LED auf der Rückseite des Empfängers
- Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBG-EEZ-HRZ-ZA
Laser, sichtbar rot, 650nm, Klasse 2, sehr robust, ideal für Industrieanwendungen
- Messbereich: 50m
- Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBS/LBN/LBD-201-S/E-VA-OP
Infrarot, 870nm, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 120m
- Gute Durchdringung in verschmutzter Atmosphäre
- Optimale Ausrichthilfe mittels Zustandsanzeige in der Empfängeroptik
- Kurze Reaktionszeit
- Robuste und störsichere Lichtschranke
- LBD: Für Anwendungen in den Ex Zonen 1, 2, 21, 22, optische Strahlung darf auch in die Zonen 0, 20 wirken
- LBN: Für Anwendungen in den Ex Zonen 2, 22, optische Strahlung darf auch in die Zonen 1, 21 wirken
- LBS: Nicht für Ex Zonen zugelassen
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBD/LBN-20-S/E-OP
Infrarot, 870nm, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 20m, kurze Reaktionszeit
- Optimale Ausrichtung durch Visualisierung mittels LED auf der Rückseite des Empfängers
- Mit optionalem Strahlerabschalteingang „DI
- Serie LBD-20-S/E-OP: Einsetzbar in Ex-Zonen 1, 2, 21, 22, optische Strahlung darf auch in die Ex-Zonen 0, 20 wirken
- Serie LBN-20-S/E-OP: Einsetzbar in den Ex-Zonen 2, 22, optische Strahlung darf auch in die Ex-Zonen 1, 21 wirken
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBx-L50-LSR/LDI(-OP) / LBx-L50-EVA(-OP)
Laser, sichtbar rot, 650nm, Klasse 2, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Kurze Reaktionszeit
- Reichweite 50m
- Optimale Ausrichtungshilfe durch Statusanzeige über die beleuchtete Empfängerlinse.
- Mit optionalem Strahler-Deaktivierungseingang
- Mit Verschmutzungsanzeigeausgang
- Serie LBD: Für den Einsatz in den Ex-Zonen 1(0), 2(0), 21(20), 22(20)
- Serie LBN: Für den Einsatz in den Ex-Zonen 2, 22
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBx-L50-S/E-VA(-OP)
Laser, sichtbar rot, 650nm, Klasse 2, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Kurze Reaktionszeit
- Reichweite 50m
- Optimale Ausrichtungshilfe durch Statusanzeige über die beleuchtete Empfängerlinse.
- Mit optionalem Strahler-Deaktivierungseingang
- Mit Verschmutzungsanzeigeausgang
- Serie LBD: Einsetzbar in Ex-Zonen 1(0), 2(0), 21(20), 22(20)
- Serie LBN: Einsetzbar in den Ex-Zonen 2(1), 22(21)
- Serie LBN/LBD: Mit begrenzter optischer Ausgangsleistung nach EN 60079-28
- Bauform: M18, Schutzart: IP 67
Einweg-Lichtschranken LBD-L54-LSR/LDI(-OP
Laser, sichtbar rot, 650nm, Klasse 2, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Kurze Reaktionszeit
- Reichweite 50m
- Optimale Ausrichtungshilfe durch Statusanzeige über die beleuchtete Empfängerlinse.
- Mit optionalem Strahler-Deaktivierungseingang
- Mit Verschmutzungsanzeigeausgang
- Serie LBD: Einsetzbar in Ex-Zonen (0)1, (0)2, 22
- Bauform: M18, Schutzart: IP 67

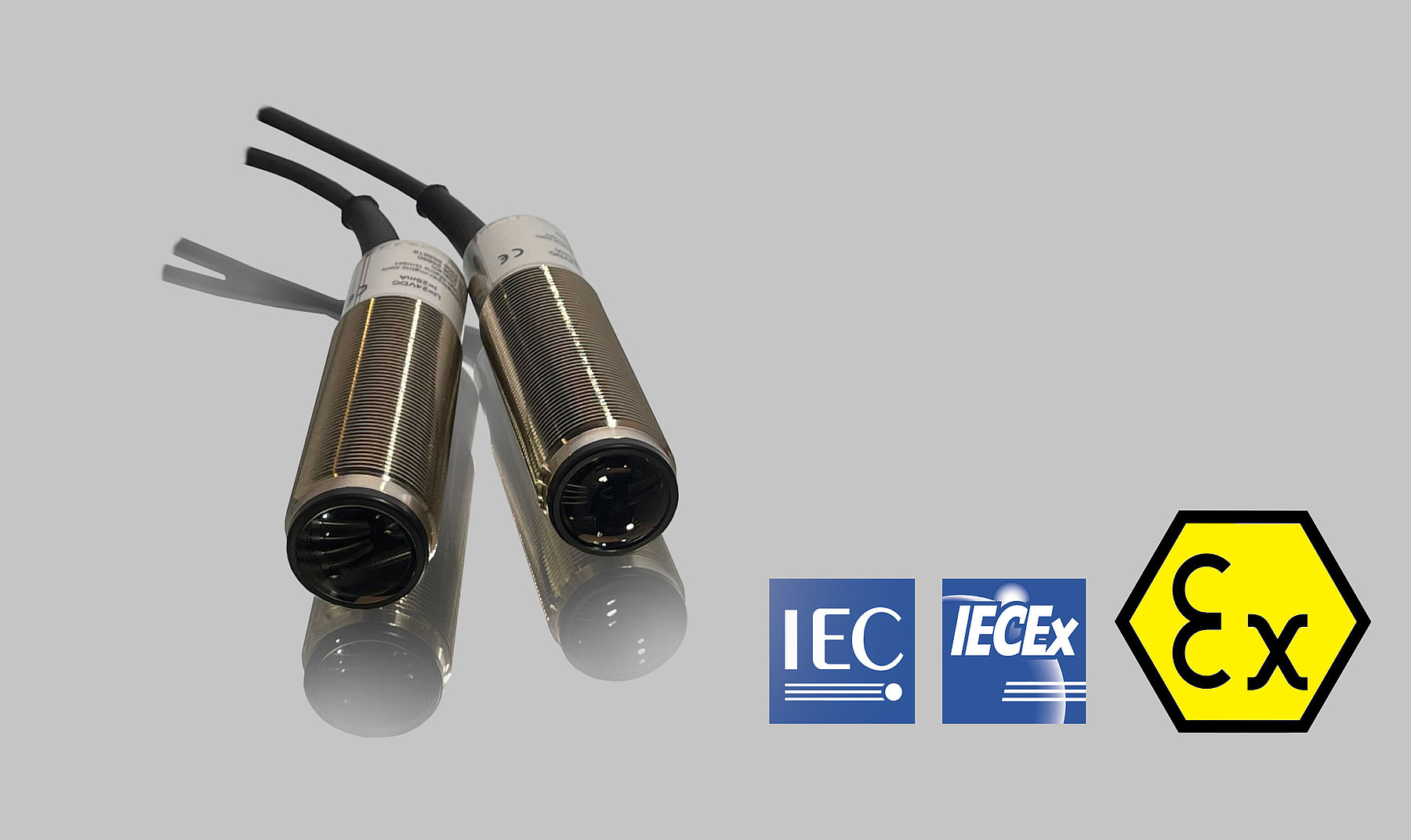

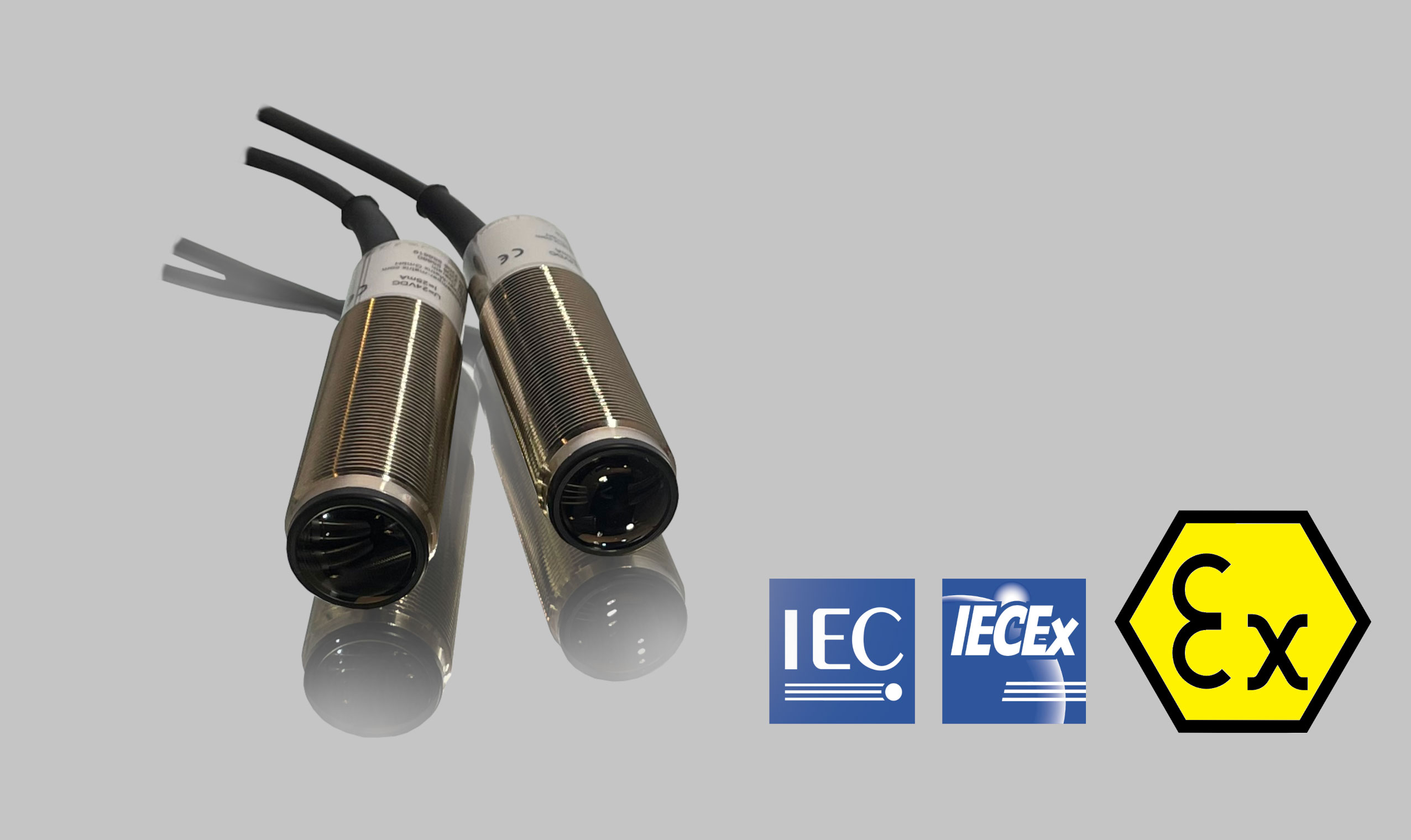

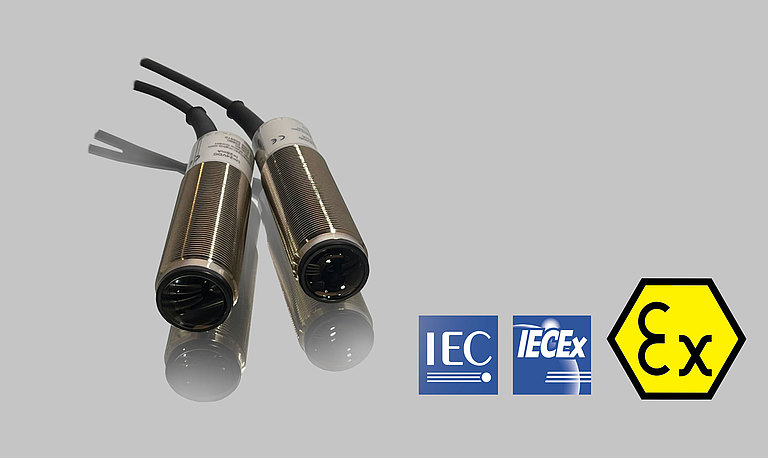

Sensor-Familien ILD/ILG/ILN/ILO/ILS
Einweg-Lichtschranken IRL/ILN/ILD-050-ST*/E**(-OP)-SIL2
Sicherheitszulassung PL c, Sil 2, sehr robust, ideal für Industrieanwendungen
- Reichweite: 50m
- Hohe Durchdringung in verschmutzten Bereichen
- Optimale Ausrichtung durch Statusvisualisierung über die Empfängeroptik
- Typen A bis D mit 4 verschiedenen Senderfrequenzen
- Serie ILD: ATEX und IECEx zertifiziert
- Serie ILD: Zur Verwendung in Ex-Zonen (0), 1, 2, (20), 21, 22, dürfen in Ex Zonen 0 und 20 hineinstrahlen
- Serie ILN: Zur Verwendung in Ex-Zonen 2, 22
- Serie IRL/ILN/ILD-050-SG*/EG*: Für Lichtwellenleiteranschluss
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-108-S/E
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 80m
- Hohe Durchdringung in verschmutzten Bereichen
- Optimale Ausrichtung durch Statusvisualisierung über die Empfängeroptik
- Serie ILD: ATEX und IECEx zertifiziert
- Serie ILD: Zur Verwendung in Ex-Zonen (0), 1, 2, (20), 21, 22, dürfen in Ex Zonen 0 und 20 hineinstrahlen
- Serie ILN: Zur Verwendung in Ex-Zonen 2, 22
- Gute Ausrichtung durch 3-farbige LED auf der Rückseite
- Kurze Reaktionszeit
- PNP-Ausgang
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-108-SIR/EFP(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 80m
- ILD: ATEX und IECEx zertifiziert
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Ausrichthilfe mittels 3-Farben LED, hinten am Empfänger
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-108-SIR/SDI/EFP(-OP)-SIL2
Sicherheitszulassung PL c, Sil 2, Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 80m
- ILD: ATEX und IECEx zertifiziert
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Ausrichthilfe mittels 3-Farben LED, hinten am Empfänger
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-108-SIR/EFP-OP
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen, mit CCC Zulassung
- Reichweite: 80m
- ILD: ATEX und IECEx zertifiziert
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Ausrichthilfe mittels 3-Farben LED, hinten am Empfänger
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-108-S/E(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen, mit CCC Zulassung
- Reichweite: 80m
- Gute Durchdringung in verschmutzter Atmosphäre
- Optimale Ausrichthilfe mittels Zustandsanzeige in der Empfängeroptik
- ILD: Anwendung in Ex Zonen 1, 2, 21, 22
- Optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22, Optische Strahlung darf in die Zonen 1, 21 wirken
- Robuste und störsichere Lichtschrank
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-108-ST*/E**(-OP)-SIL2
Ausrichthilfe, sehr robust, ideal für Industrieanwendungen, Performance Level c und Safety Integrity Level 2
- Reichweite: 80m
- geeignet für den Einsatz in sehr stark verschmutzten Bereichen
- ILD: ATEX und IECEx zertifiziert
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Optimale Ausrichtung durch Statusvisualisierung mittels Empfängeroptik
- Typen A bis D mit 4 verschiedenen Senderfrequenzen
- Robuste und störsichere Lichtschranke für Industrieanwendungen
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-108-S**(-OP), IRL/ILN/ILD-108-E**(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 80m
- ILD: ATEX und IECEx zertifiziert
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22, optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Ausrichthilfe mittels 3-Farben LED, hinten am Empfänger
- Optional mit integriertem Verschmutzungsanzeigeausgang "VA"
- Robuste und störsichere Lichtschranke für industrielle Anwendungen
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-201-S/E(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 120m
- Gute Durchdringung in verschmutzter Atmosphäre
- Optimale Ausrichthilfe mittels Zustandsanzeige in der Empfängeroptik
- ILD: Anwendung in Ex Zonen 1, 2, 21, 22
- Optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Optische Strahlung darf in die Zonen 1, 21 wirken
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-201-SIR/SDI/EFP(-OP)-SIL2
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen, Performance Level c und Safety Integrity Level 2
- Reichweite: 120m
- Gute Durchdringung in verschmutzter Atmosphäre
- Optimale Ausrichthilfe mittels Zustandsanzeige in der Empfängeroptik
- ILD: Anwendung in Ex Zonen 1, 2, 21, 22
- Optische Strahlung darf in die Zonen 0, 20 wirken
- ILN: Anwendung in Ex Zonen 2, 22
- Optische Strahlung darf in die Zonen 1, 21 wirken
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-201-SIR/EFP-OP
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen, mit CCC Zulassung
- Reichweite: 120m
- Gute Durchdringung in verschmutzter Atmosphäre
- Ausrichthilfe mittels 3-Farben LED, hinten am Empfänger
- Anwendung in Ex Zonen 1, 2, 21, 22
- Optische Strahlung darf in die Zonen 0, 20 wirken
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-210-S/E(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 120m
- Gute Durchdringung in verschmutzter Atmosphäre
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22
Optische Strahlung darf in die Zonen 0, 20 wirken - ILN: Anwendung in Ex Zonen (1), 2, (21), 22
Optische Strahlung darf in die Zonen 1, 21 wirken - Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-210-SIR/SDI/EFP(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 120m
- Gute Durchdringung in verschmutzter Atmosphäre
- Serie ILD: ATEX and IECEx zertifiziert
- ILD: Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22
Optische Strahlung darf in die Zonen 0, 20 wirken - ILN: Anwendung in Ex Zonen (1), 2, (21), 22
Optische Strahlung darf in die Zonen 1, 21 wirken - Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-235-STA/ETA-OP
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 200m
- Gute Durchdringung in verschmutzter Atmosphäre
- ATEX and IECEx zertifiziert
- Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22
Optische Strahlung darf in die Zonen 0, 20 wirken - Robuste Lichtschranke für industrielle Anwendungen
- Ausrichthilfe mittels 3-Farben LED, hinten am Empfänger
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-235-SLS/ELS-OP-S243
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 200m
- Gute Durchdringung in verschmutzter Atmosphäre
- Optimale Ausrichthilfe mittels Zustandsanzeige in der Empfängeroptik
- ATEX and IECEx zertifiziert
- Anwendung in Ex Zonen (0), 1, 2, (20), 21, 22
Optische Strahlung darf in die Zonen 0 wirken - Maximale Betriebstemperatur +90°C
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN/ILD-235-S**(-OP), IRL/ILN/ILD-235-E**(-OP)
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 200m
- Gute Durchdringung in verschmutzter Atmosphäre
- Optimale Ausrichthilfe mittels Zustandsanzeige in der Empfängeroptik und sichtbares rotes Licht des Senders
- Mit integriertem Verschmutzungsanzeigeausgang "VA"
- Serie ILD: IECEx-zertifiziert
- ILD: Für den Einsatz in Ex-Zonen (0), 1, 2, (20), 21, 22 optische Strahlung kann in Ex-Zonen 0, 20 eingesetzt werden
- Serie ILN: ATEX-zertifiziert
- ILN: Für den Einsatz in Ex-Zonen 2, 22
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-50/50NPN1/200-S/E-OP
Multiplex, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 200m
- Gute Durchdringung in verschmutzter Atmosphäre
- Robuste und störsichere Lichtschranke
- Anwendung in Ex Zonen 1, 2, 21, 22
Optische Strahlung darf in die Zonen 0, 20 wirken - Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-L15-S/E-OP
Laser, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 15m
- Laserklasse 2, sichtbares Rotlicht
- Erkennbare Objektgrösse >=3mm
- Kurze Reaktionszeit
- Einsatz in Ex Zonen (0), 1, 2, (20), 21, 22
Optische Strahlung darf in die Zonen 0, 20 wirken - Robuste und störsichere Laser-Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILD-L80/L160-S/E-OP und IRL-L80/L160-S/E
Laser, mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: 80m/160m
- Sichtbares Laserlicht, Laserklasse 2
- Optimale Ausricht-Hilfe durch Zustandsanzeige in der Empfängeroptik (nur bei VA-Versionen)
- Typen ILD: Anwendung in Ex Zonen 1, 2, 21, 22
Optische Strahlung darf in die Zonen 0, 20 wirken - Robuste und störsichere Laser-Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILG-260-ADZ-OP
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: min. 30m
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILG-260-LEA-NO
mit Ausrichthilfe, sehr robust, ideal für Industrieanwendungen
- Reichweite: min. 30m
- Robuste Lichtschranke für industrielle Anwendungen
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL/ILN-210-S/E(-GD) S159
30VAC/VDC bis 240VAC/VDC, sehr robust, ideal für Industrieanwendungen
- Reichweite: 120m
- Umgebungstemperatur +100°C
- Gute Durchdringung in verschmutzter Atmosphäre
- Anschluss an 30VAC/VDC bis 240VAC/VDC
- Typ ILN geeignet zum Einsatz in den Ex Zonen 2 + 22
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken ILN-25/50N-S/E und ILN-25/50P-S/E
sehr robust, ideal für Industrieanwendungen
- Reichweite: 25m/50m
- Zum Einsatz in Ex Zonen 2 und 22
- Robuste und störsichere Lichtschranke
- Bauform: M30, Schutzart: IP 67
Einweg-Lichtschranken IRL-L5-S/E / ILN-L5-S/E-OP
Laser, sehr robust, ideal für Industrieanwendungen
- Reichweite: 5m
- Laserklasse 1, sichtbares Rotlicht 650nm
- Erkennbare Objektgrösse >=3mm
- Kurze Reaktionszeit
- Robuste und störsichere Laser-Lichtschranke
- Bauform: M30, Schutzart: IP 67
